            煤礦行業

            Solution

            煤泥水平衡控制系統
            系統概述

            煤泥水平衡系統是確保煤泥水在處理過程中,煤泥水系統各循環點的水位均衡,防止出現系統整體漾水、缺水,或因調水不合理現的煤泥水分布不均從而造成系統局部缺水或少水的現象。將選煤生產的各個環節自動連接起來實現煤泥水系統的自動化閉環控制,達到動態水平衡控制,實現煤泥水處理工藝,煤泥水沉降特性與生產過程洗水平衡的完美結合。

            系統組成

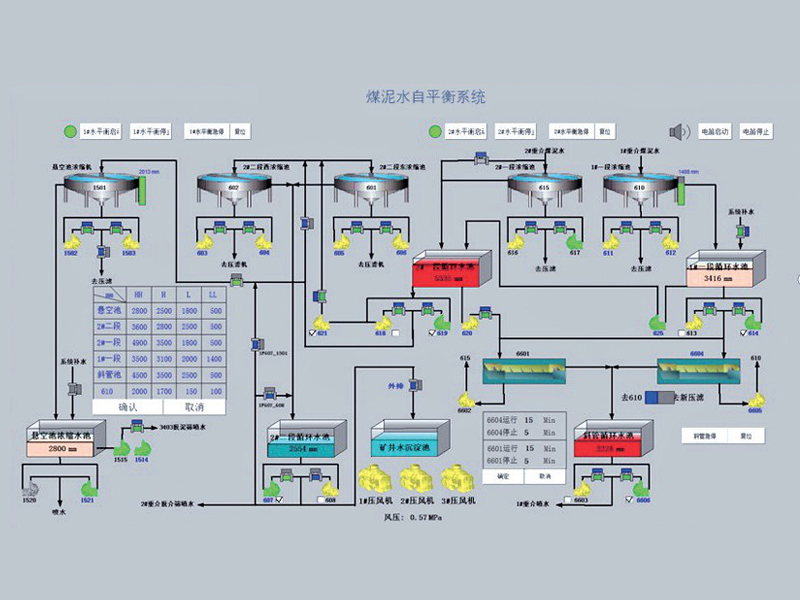

            煤泥水平衡控制系統(圖1)

            功能特點

              礦用精確人員定位系統KJ725(A)(圖1)


              1. 從數量龐大的煤泥水中回收不同品質的細粒產品和適合選煤廠的循環用水,實現洗水閉路循環,排放時符合環境保護的要求,保持煤泥水系統良好運行,對選煤生產至關重要。

              2.煤泥濃縮回收控制單元和洗水平衡控制單元分析,通過HMI畫面上設定的四個液位設定值,劃分為超高HH,高H ,低L ,低低LL,示意圖如右所示:

               煤泥水平衡控制系統(圖2)

              水位>=HH時,啟動排水流程

              水位<=H時,停止排水流程

              水位<=L時,啟動補水流程

              水位>=H時,停止補水流程

              水位<=LL時,緊急停止出水水泵







              3.“四級液位”閉環控制模式可有效的將現場檢測的液位數據轉變為定量分析,解決煤泥水系統底層調水設備的自動控制基礎啟停問題,配合視頻監控系統,完成洗煤廠各分散泵房的無人值守,

              4.自行完成生產調水控制,確保洗選水量和水壓要求的同時,實現煤泥水平衡的柔性協調,實現較為平滑的煤泥水動態平衡。


              礦用精確人員定位系統KJ725(A)(圖4)


              分站(循環泵房)

              1

              PLC控制柜

              1



              2

              操作臺

              1

              根據現場定制開發,用于現場就地控制


              2

              壓力式液位計

              5

              E+H PMC 55RA11H2J1AG1

              桶數量

              3

              雷達液位計

              5

              50米

              VEGA/sduac

              4

              聲光一體報警器

              5

              >120db,支持多種聲音播放

              SDUAC

              5

              組態軟件

              1

              定制開發


              6

              水平衡自動調節系統軟件

              1

              定制開發


              了解更多功能,可以撥打24小時服務熱線:18663775386
