金屬非金屬礦山環境監測系統,是礦山安全生產活動的重要保障,系統包括安全監測、人員定位、廣播通信、無線通信等相關設備。具有一氧化碳、煙霧、溫度等模擬量、開關量、累計量的采集處理,聲光報警控制、人員精確定位、靈活通信、集公共語音、安全播報、調度指揮等功能。礦井安全監控系統干線采用工業以太網環網+總線方式傳輸,系統支持采用OPC標準軟件接口或FTP文件傳送協議接口等方式,將安全監控信息實時傳輸至礦井綜合監控及自動化系統平臺,并能上傳至集團公司安全監測信息中心。
系統配備通用多功能分站:安全監控、人員管理、通信、廣播通信系統共用,系統間分站僅需簡單設置就可以任務互換,降低了維護人員的專業難度和工作量。
傳感器自診斷:發生故障時,可將診斷信息實時傳輸至地面主機,顯示故障信息。
傳感器自識別:傳感器與分站連接后,中心站自動彈出定義界面,用戶只需定義安裝地點等即可正常使用。
遠程電源管理:支持分站電源箱、交換機電源箱管理,具備遠程充放電管理功能,延長電池使用壽命。
先進的WiFi技術:利用無線網絡架構增強其實用性,其使用的通信協議(SIP)具有很強的擴展能力。
障礙通話:為半雙工隨時隨地無障礙通話。
精確定位:靜態狀態下小于30cm,動態狀態小于1m。
三維GIS展示:全面展現井下巷道全景,管理人員可以在軟件界面上觀察人員實時動態情況及回放人員運動軌跡。
無線覆蓋距離遠:雙向通訊距離(空間無阻擋)不小于400m。
共用主體網絡:可以和礦井信息化建設共用千兆環網交換機和光纜,減少了施工量,節約資金。在沒有安裝環網的煤礦,可以為遠程控制、集中調度、視頻監控等提供接口和光纜線路。
接口多樣化:支持光纖、RJ45、RS485總線等多種接口。
維護簡單:井下設備自帶運行指示燈,產品采用板卡插接式設計,方便現場維護。
電源帶載能力強:采用全新電源設計方案,電源帶載距離和負載數量提升。
1.數據采集功能:一氧化碳、二氧化碳、二氧化氮、氧氣、溫度等模擬量,開停、煙霧、等開關量的采集、顯示及報警功能。
2.控制功能:現場設備完成甲烷濃度超限聲光報警和斷電/復電控制。
3.設備完成甲烷風電閉鎖功能: 掘進(采煤)工作面煤與瓦斯突出報警和斷電閉鎖功能:
4.調節功能:自動、手動、就地、遠程和異地調節功能。
5.存儲和查詢功能
①甲烷濃度、風速、負壓、一氧化碳濃度等重要測點模擬量的實時監測值;
②模擬量統計值(最大值、平均值、最小值);
③報警及解除報警時刻及狀態;
④斷電/復電時刻及狀態;
⑤饋電異常報警時刻及狀態;
⑥局部通風機、風筒、主通風機、風門等狀態及變化時刻;
⑦瓦斯抽采(放)量等累計量值;
⑧設備故障/恢復正常工作時刻及狀態等。

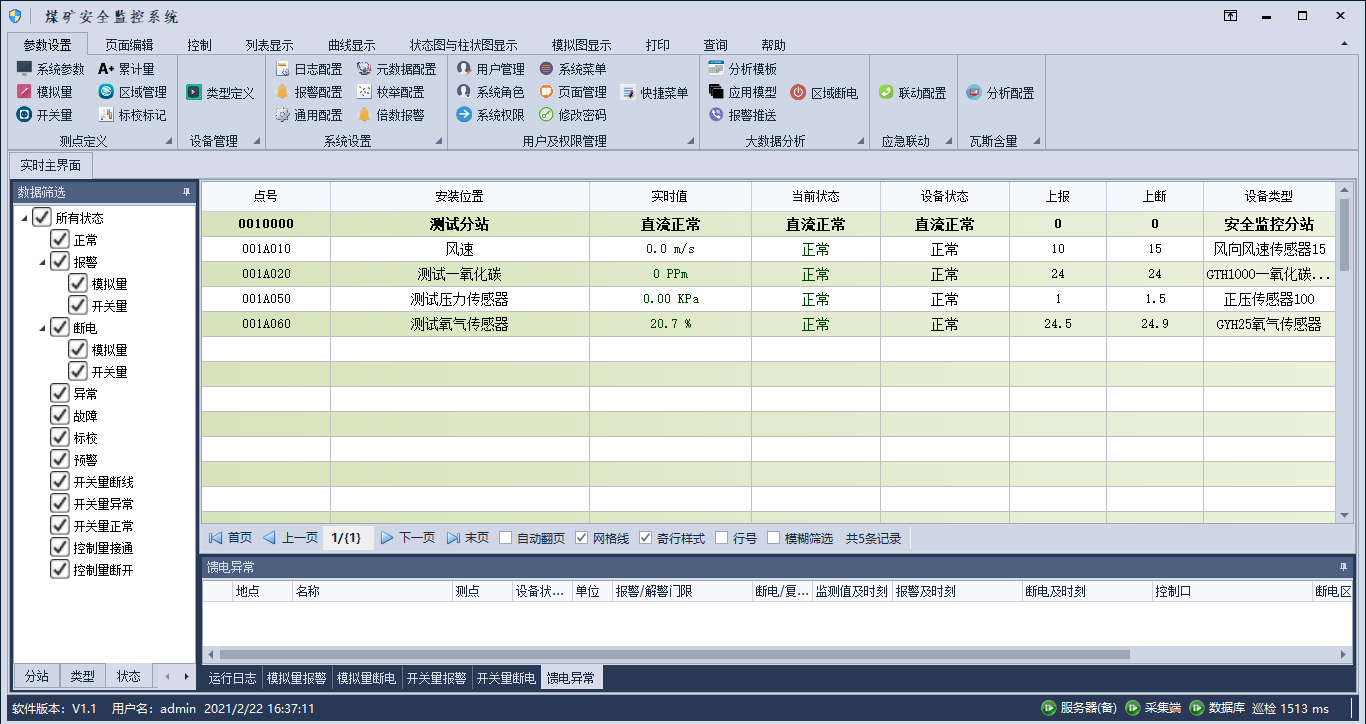

6.顯示功能:模擬量、開關量、累計量相關內容的列表顯示功能。
7.瓦電/風電閉鎖:由現場設備完成甲烷風電閉鎖功能。
8.曲線分析:模擬量實時曲線和歷史曲線顯示功能。在同一坐標上用不同顏色顯示最大值、平均值、最小值等曲線。
