            礦用紅外二氧化碳傳感器GRG5
            系統概述

            GRG5礦用一般型紅外二氧化碳傳感器使用說明書(以下簡稱傳感器) 能用于井下緊急避險等場所,監測環境中二氧化碳濃度,并連續自動地將二氧化碳濃度值轉換成標準電信號傳送給關聯設備,具有就地顯示二氧化碳濃度值,超限聲光報警等功能。

            系統組成

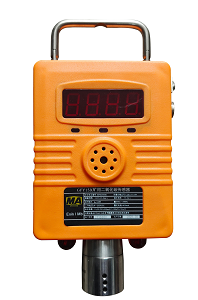

            礦用紅外二氧化碳傳感器GRG5(圖1)

            功能特點

              礦用本質安全型音箱KXY12(圖2)



              1.傳感器具有遙控調校功能,遙控距離:(0-1)m,遙控角度:0~60°。

              2.傳感器感器應以百分體積濃度表示顯示值,采用數字顯示,其分辨率為0.01% CO2。

              3.報警點在測量范圍內可任意設置,報警值與設定值的差值不超過±0.04% CO2。

              4.報警聲級強度在距離1m遠處的聲響信號的聲壓級不小于80dB(A),光信號在黑暗環境中20m遠處清晰可見。


              礦用本質安全型音箱KXY12(圖3)



              1.防爆型式:礦用一般型(KY);

              2.外形尺寸:246mm×129mm×55mm;

              礦用紅外二氧化碳傳感器GRG5(圖3)

              3.重量:約 1kg;

              4.供電電源

               a) 額定工作電壓:18V;

               b) 最大工作電流:≤50mA;

              5.通信接口

               a)傳輸口數量:1路 RS485;

               b)傳輸方式: 主從式,半雙工,RS485;

               c)傳輸速率:2400bps;

               d)信號電壓峰峰值:2V~12V;

               6.測量范圍:(0~5.00)%CO2;

              7.顯示值的穩定性

              在(0~5.00)%CO2范圍內,當二氧化碳濃度保持恒定時,傳感器的顯示值或輸出信號值(換算為二氧化碳濃度值)的變化量應不超過0.04% CO2

              8.基本誤差

              在(0~5.00)%CO2范圍內,基本誤差應符合表1的規定:

              表1 傳感器的基本誤差

              測量范圍/%CO2

              基本誤差/%CO2

              0~0.50

              ±0.10

              0.50~5.00

              ±(0.05+真值的5%)

              9.傳輸距離:傳感器使用電纜的單芯截面積為1.5mm2時,傳感器與關聯設備的傳輸距離應不小于6km(DC24V電源供電時),關聯設備的顯示值應不超過基本誤差的規定。

              10.響應時間:傳感器的響應時間應不大于30s。

              11.風速影響:傳感器在8m/s風速條件下試驗時,其顯示值的漂移量應不大于±0.10% CO2。
