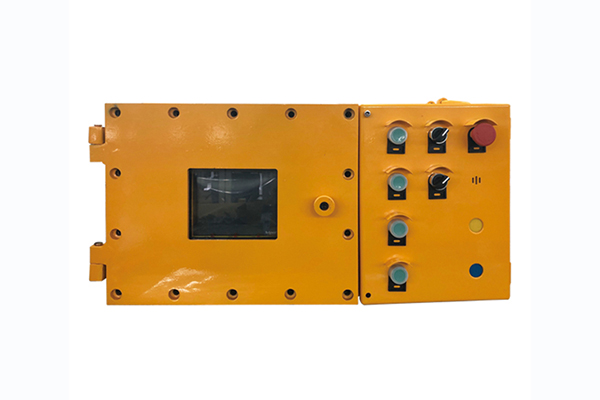

KTC158.1礦用本安型控制箱是KTC158系統的核心，內置嵌入式計算機和PLC，主要實現采煤工作面各設備(包括：破碎機、轉載機、前部運輸機、后部運輸機、清水泵和乳化泵)及皮帶機的開停控制數據采集及顯示功能。
KTC158.1礦用本安型控制箱s是國內同類產品中首次采用本安型PLC設計，主控部分采用內嵌西門子PLC工業控制，將井下各種應用集成到同一個硬件平臺上，通過簡單的參數設定即可實現不同的應用組合。還可根據煤礦的需要，單獨開發功能指令集，最大限制滿足煤礦需求，PLC模塊經過二次開發，處理速度快，指令集功能強大。顯示部分采用12.1寸TFT大屏幕顯示屏，各設備狀態和參數顯示方便、直觀。
KTC158.1礦用本安型控制箱功能分析 | |
顯示功能 | 文字和圖形顯示功能，對電機的運行狀態進行動態顯示 |
各個工作區域劃分顯示功能，劃分：模塊狀態顯示區、圖形顯示區、被控設備狀態顯示區、工作方式選擇區、沿線狀態圖形顯示區、沿線狀態文字提示區 | |
顯示沿線設備的運行狀態：自動檢測并分別顯示故障性質、 通信電纜故障、設備工作方式(包括集控、就地、檢修、點動四種工作模式)、設備運行狀況、閉鎖位置 | |
控制功能 | 逆煤流起車順煤流停車，且具備保護閉鎖功能 |
預警報信號自檢、鑒別功能 | |
工作狀態、開路、及閉鎖等狀態顯示 | |
起/停復用按鈕，按下相應設備按鈕，應首先發出預警信號，至少延時5S方可發出起車指令，再次按下設備按鈕，設備立即停車 | |
緊急停車按鈕 | |
語音通訊功能 | 與各擴音電話進行單工語音通訊 |
控傳感器功能 | 控制國內外各個廠家的生產的八大保護，主要包括：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器、急停開關、撕裂傳感器、超溫自動灑水裝置 |
控皮帶功能 | 控制多條皮帶，不受皮帶數量限制 |
1.防爆型式：礦用本質安全型；
2.防爆標志：Exib I Mb；

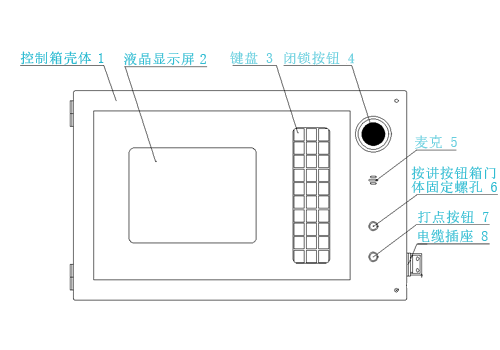

3.外形尺寸：685mmx380mmx410mm (長x寬x高)；
4.重量：約48Kg；
5.鍵盤采用30位不銹鋼按鍵；
6.顯示屏尺寸：12.1寸；
7.光信號接口性能：
a) 傳輸口數量：2路；
b) 傳輸方式：全雙工TCP/IP以太網傳輸；
8.供電參數：
第1組電源：額定工作電壓：18V，工作電流：≤0.9A（供CS1沿線模塊）；
第2組電源：額定工作電壓：18V，工作電流：≤0.9A（供CS2沿線、2光3電模塊）；
第3組電源：額定工作電壓：18V，工作電流：≤0.9A（供PLC模塊及繼電器組）；
第4組電源：額定工作電壓：12V，工作電流：≤0.8A（供屏與工控板）；
第5組電源：額定工作電壓：12V，工作電流：≤0.8A（供光耦陣列板）5組電源不共地；
?用戶不得隨意拆卸！
?嚴禁改變本安電路和與本安電路有關的元器件的電氣參數、規格和型號！
?本安產品不得隨意與其它未經聯檢的設備連接！
?更換邏輯控制器與密封放大器模塊時須與本公司聯系更換！不得擅自更換！、
?嚴禁井下拆卸電池，不得使用說明書規定以外的電池！
