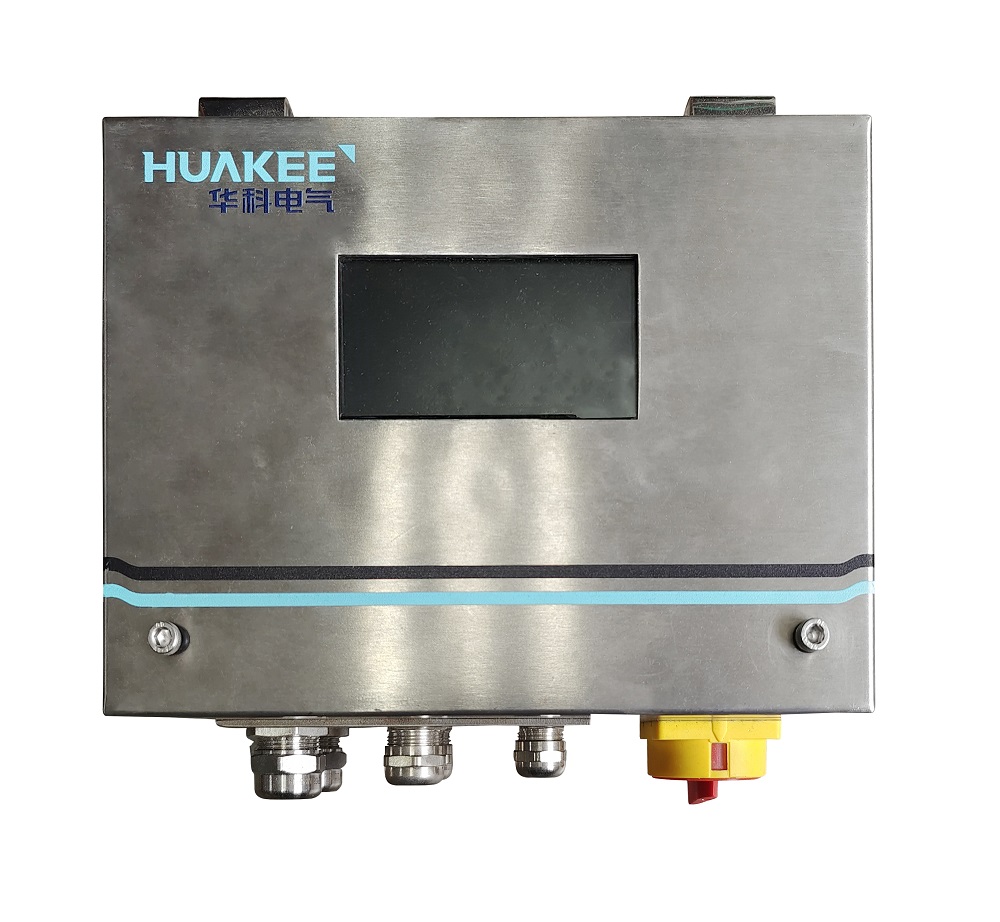

KDW127/24B（A）礦用一般直流穩壓電源（以下簡稱“電源”）采用高性能集成電路輸出穩定的高電流直流電壓，電源輸出有過流、短路等保護，備用電池采用體積小、容量大的可充電電池，斷掉交流電后仍可持續輸出電壓時間大于8小時。
KDW127/24B（A）礦用一般直流穩壓電源（以下簡稱“電源”）采用高性能集成電路輸出穩定的高電流直流電壓，電源輸出有過流、短路等保護，備用電池采用體積小、容量大的可充電電池，斷掉交流電后仍可持續輸出電壓時間大于8小時，有較高的帶載能力。本電源可以用在井下給各種監控設備、傳感器提供穩定的不間斷的電源。交流輸入通過開關電源輸出低壓，經過浮充電路給電池充電，后經DC-DC、雙重過壓過流保護后輸出。當交流電斷開后，電池可以通過DC-DC穩壓、保護后輸出穩定的電壓。
1.型式：礦用一般型（KY）；
2.供電電源：
a) 額定供電電壓AC127V；
b) 輸入視在功率：≤100VA；
3.外形尺寸、重量：
a) 外形尺寸：310mm×250mm×153mm（長×寬×高）；
b) 重量：約10.0kg；
4.供電電源：額定供電電壓：AC127V（波動范圍：AC95～AC240V）；
5.電源輸出：主要技術指標見表1。
表1
名稱 | 額定輸出電壓 | 額定輸出電流 | 最高開路電壓 | 過流保護值 | 源效應 | 負載效應 | 輸出電壓偏離值 | 短路電流 | 周期與隨機偏移峰峰值 |
第1組電源 | 24V | 0.5A | ≤24.5V | ≤2A | ≤5% | ≤5% | ≤5% | ≤500mA | ≤0.25V |
第2組電源 | 18V | 1.5A | ≤18.5V | ≤4A | ≤5% | ≤5% | ≤5% | ≤500mA | ≤0.25V |
6.備用電池：備用電池組為24V、4.5Ah的鎳氫電池組，由20節1.2V/4.5Ah的鎳氫可充電電池串聯構成。工作時間：不低于2h；
1.使用產品前請仔細閱讀使用說明書，注意生產日期，查看是否在證件許可日期內使用；接好輸入輸出線后蓋上電源箱蓋即可正常使用。
2.在長時間不使用本電源時，應通過電源內的開關斷開備用電池。
3.當發現電源出現異常情況時要立刻斷開交流輸入，如果仍然不正常應升井后開蓋斷掉電池輸出，并通知廠家維修。
4.故障分析及排除：
故障現象 | 原因分析 | 排除方法 |
輸出不正確 | 電源保護或電源板壞 | 斷電后查看所接負載是否符合要求、更換電源板 |
如果按以上方法仍不能解決問題，請立即斷開電源停止使用，及時和生產廠家聯系。
5.保養、維修
a）在井下維護本電源時，對所有端子、接插件不允許用兆歐計測量絕緣。
b） 電源在使用過程中應定期檢修，保證結構完好，使用環境符合要求。
c） 電源應定期保養，保持輸入輸出接線良好，液晶顯示屏表面保持清潔，無積水、積煤。
6. 運輸、貯存
a）運輸：包裝后的電源在運輸過程中應避免雨、雪直接淋襲，并防止劇烈震動。
b）貯運：包裝好的電源能適應于溫度為-10℃-- +40℃,相對濕度不大于90%的環境中,但不得露天存放。存貯期不能超過一年。
7.開箱檢查：開箱后首先根據清單核對產品數量，然后檢查所有設備的外觀、結構的完好性，如有任何疑問請與本公司聯系。
