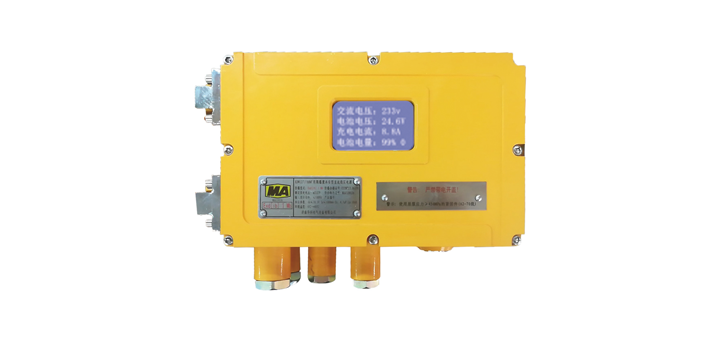

KDW127/18B(A)礦用隔爆兼本安型直流穩壓電源專為智能分站設計的配套電源，兩路不共地本安電源輸出，提供更多設備供電接入。大容量鋰離子后備電池，可帶載本安分站及讀卡器等設備8小時以上，確保停電時可正常工作。
KDW127/18B(A)礦用隔爆兼本安型直流穩壓電源采用高性能集成電路輸出穩定的高電流直流電壓，電源輸出有過流、短路等保護，并實時顯示出交流電壓、直流18V電壓等狀態，備用電池采用體積小、容量大的錳酸鋰可充電電池，斷掉交流電后仍可持續輸出電壓時間大于8小時，有較高的帶載能力。本電源可以用在煤礦井下給各種監控設備、傳感器提供穩定的不間斷的電源。
1.電源輸出兩路直流本安電源，具有過流保護、短路保護功能，故障排除后能自動恢復。
2.采用液晶屏顯示充電/充滿/欠壓信息，電池/交流供電狀態、通訊狀態，觀察窗可見。交流/電池供電自切換、指示、狀態采集上傳功能。
3.電源箱采用隔爆箱形式，在隔爆箱殼體側面有5個喇叭口，較大的一個是交流輸入口，另外是輸出口，箱蓋上有觀察窗，可以查看電源的輸入、輸出等的狀態。
主要部件作用：
a)開關電源：輸入電壓為交流127V，給電源板提供電壓，并為電池充電；
b)備用電池：給電源板提供備用電源；
c)電源板：輸出穩定電源，有充放電電路控制電池工作；

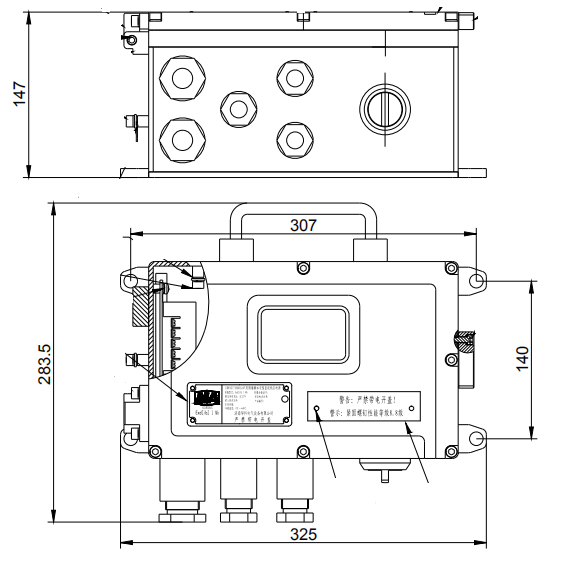

1. 外形尺寸：325mm×283.5mm×147mm（長×寬×高）；
2. 重量：約20kg；
3. 額定供電電壓：AC127V（75%-110%）；
4. 額定輸出電壓值：2路DC18V；
5. 額定輸出電流值：800mA；
6. 環境溫度：-0℃～＋40℃；
7.電源電壓：AC127V；波動范圍：75%～110%；
8.信號傳輸接口：
a）傳輸口數量：1路 RS485；
b）傳輸方式:主從式、半雙工、雙極性；
c）傳輸速率：2400bps；
9.電池：錳酸鋰電池組，工作時間不低于8h；
10.電源輸出：2路18VDC,主要技術指標見表1
名稱 | 額定輸出電壓 | 額定輸出電流 | 過壓保護值 | 過流保護值 | 源效應 | 負載效應 | 輸出電壓偏離值 | 短路電流 | 周期與隨機偏移峰峰值 |
第1組電源 | 18V | 0.8A | ≤18.5V | ≤1A | ≤5% | ≤5% | ≤5% | ≤1.5A | ≤0.25V |
第2組電源 | 18V | 0.8A | ≤18.5V | ≤1A | ≤5% | ≤5% | ≤5% | ≤1.5A | ≤0.25V |
表1
?維修時不得改變非本安電路和本安電路有關的電氣參數和本安結構，不得改變電氣元件的規格、型號！
?斷電開關要在閉合狀態上。該電源需要斷電后才能開蓋。
?注意防止各種銳器劃傷隔爆面，維修時應注意保護隔爆面防止“失爆”！
?警告：在爆炸性氣體環境中嚴禁打開！
?維修時應注意緊固件和引入裝置里的橡膠密封圈！
?在使用和維修產品時，未經廠家允許不得更換備用電池！
?嚴禁使用說明書規定以外的電池！
?使用前請詳細閱讀使用說明書！
