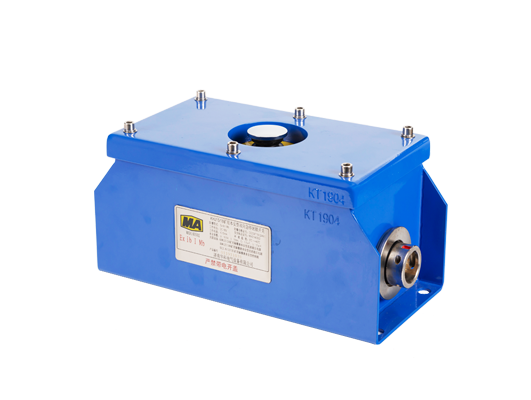

KHJ15/18礦用本安型雙向急停閉鎖開關是KTC158系統的組成部分,用于實現皮帶沿線的拉線急停功能; 也可安裝在采煤工作面轉載機尾,用于過人時的緊急停車功能。
KHJ15/18礦用本安型雙向急停閉鎖開關體積小,重量輕,便于安裝,兩端采用不銹鋼快速插接方式,便于安裝和維護。拉線急停裝置設計簡單巧妙,便于維護和更換部件。

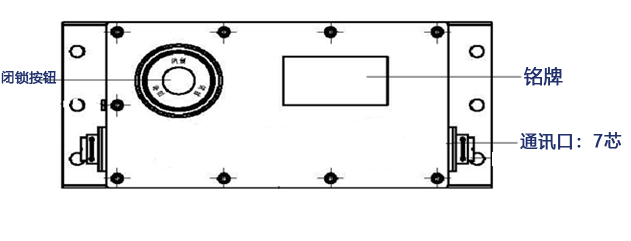

1.按鈕急停閉鎖:按鈕被按下,線路閉鎖;按鈕被拔起,閉鎖解除;
2.拉線急停閉鎖:拉動閉鎖開關兩頭電纜或鋼絲(軟繩),線路閉鎖;按鈕被拔起,閉鎖解除;
1.防爆標志:Exib I Mb;
2.防爆型式:礦用本質安全型;

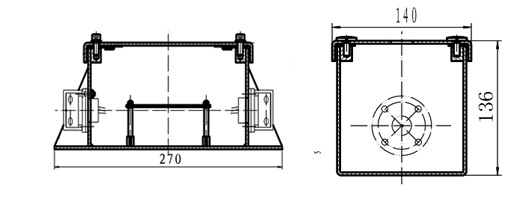

3.外形尺寸:270mmx136mmx140mm;
4.重量:約6Kg;
5.工作電壓:DC18V;
6.工作電流:小于15mA;
7.拉線動作力小于200N;
8.動作方式:拉線急停或手動閉鎖;
9.復位方式:手動復位;
10.通訊方式:CAN通訊;
11.拉線方式;動作力:100N~600N(含拉線電纜自重);
12.復位方式:手動復位;
1.安裝使用:
a) 閉鎖開關應擺放到用戶認為適當的位置,必要時加以固定;
b) 專用帶屏蔽七芯礦用拉力電纜用插頭插入閉鎖開關的不銹鋼插件,并用U形銷固定,連接到KTC108.1礦用本安型控制臺后的電纜插座上;
c) 閉鎖開關沿線的末端都接有相應的多功能終端,裝置才可以正常工作;
2.維護和保養:
a) 修理時,儀表外殼和電烙鐵必須接地,避免感應電壓和靜電損壞其他元件;
b) 修理后,影響原設備的絕緣,在修理部位,涂兩遍絕緣漆,以保證絕緣性能;
c) 維修時更換的元件:不得改變原電路中元件的型號規格,電壓,電流,功率等電氣參數;
3.閉鎖開關能承受的最惡劣的貯運條件為:
a) 高溫:+60℃;
b) 低溫:-40℃;
c) 振動:50m/s2;
d) 沖擊:500m/s2;
